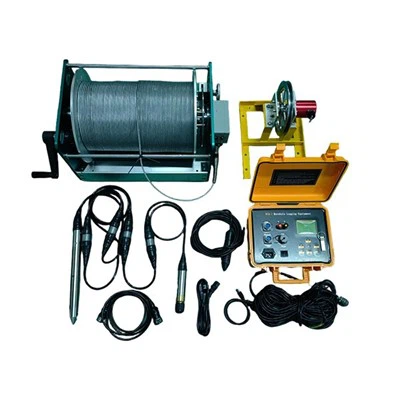

RCQ-1 Geophysical Survey Equipment, ki ga je razvilo podjetje Rancheng Machinery, je profesionalno geofizično orodje za beleženje, zasnovano za raziskovanje nafte in plina, vrednotenje formacije in študije geološke strukture. Z uporabo napredne tehnologije beleženja upornosti natančno meri upornost formacije za oceno litologije, poroznosti in potenciala ogljikovodikov, s čimer pomaga raziskovalnim ekipam hitro razumeti porazdelitev plasti nafte-, plina- in vodonosnih plasti. Zagotavlja zanesljive podatke v debelih in tankih formacijah, kar zagotavlja bistveno podporo za načrtovanje vrtanja in razvoja.
Naš sistem elektrod združuje gradientne in potencialne konfiguracije elektrod z optimizirano postavitvijo za natančno identifikacijo visoko-upornostnih plasti in meja formacije. Medtem ko običajno beleženje upornosti lahko pokaže območja visoke-upornosti, je naše beleženje z mikroelektrodami še dlje. Mikroelektrode so nameščene blizu vrtine z veliko krajšim razmikom med elektrodami, kar zmanjšuje vpliv vrtalnega blata. To omogoča jasno razlikovanje med prepustnimi in neprepustnimi formacijami ter omogoča natančno odkrivanje tankih plasti in vmesnih plasti peščenjaka-blatnika.
S hkratno uporabo sistemov mikro-gradienta in mikro-potencialnih elektrod lahko RCQ-1 določi prepustnost formacije iz amplitudnih razlik in izmeri upornost izprane cone ter debelino blatne pogače, kar zagotavlja podrobnejšo in natančnejšo analizo formacije. Ne glede na to, ali deluje v pogojih vrtanja z blatom ali v zapletenih geoloških okoljih, RCQ-1 zagotavlja stabilne in zanesljive podatke, ki inženirjem pomagajo pri sprejemanju ozaveščenih in učinkovitih odločitev.
Tehnični parametri
|
št. |
Postavka |
Parameter |
|
1 |
Zunanji napajalnik |
AC 220V ± 20%, 50Hz, 20W |
|
2 |
Delovni pogoji |
Temperatura: -20 ºC ~ +40 ºC, vlažnost manjša ali enaka 90 % |
|
3 |
AB napajalnik |
6~60V, 0~200mA, AC kvadratni val |
|
4 |
Veljavni sistem elektrod |
A1.6M 0.4N |
|
5 |
Merilno območje navidezne upornosti |
1-2000Ωm |
|
6 |
Natančnost merjenja navidezne upornosti |
1 % (lestvica) |
|
7 |
Merilno območje naravnega potenciala |
±1200mv |
|
8 |
Natančnost merjenja naravnega potenciala |
1% |
|
9 |
Izhodni signal |
USB vmesnik |
|
10 |
Merjenje globine |
0 ~ 9999,99 metrov |
|
11 |
Natančnost merjenja globine |
boljši od 0,1 % |
|
12 |
Območje merjenja hitrosti |
0 ~ 9999 metrov / uro |
|
13 |
Natančnost merjenja hitrosti |
boljši od 5% |
Prednosti izdelka
- Ne{0}}destruktivno merjenje: Zagotavlja podrobne informacije o podzemlju neposredno v vrtini z minimalnim vplivom na okolje, kar zagotavlja varno in zanesljivo delovanje.
- Visoka ločljivost: zazna fine-variacije v upornosti formacije, kar omogoča natančno prepoznavanje tankih plasti in vmesnih plasti.
- Široka uporabnost: Primerno za različne vrste vrtin, vključno z naftnimi vrtinami, vodnimi vrtinami in kompleksnimi geološkimi formacijami.
- Stabilni in zanesljivi podatki: Mikroelektrode ohranjajo tesen stik z vrtino, s čimer zmanjšajo vpliv vrtalnega blata in zagotavljajo natančne, ponovljive rezultate.
Uporaba in delovanje na terenu
RCQ-1 se pogosto uporablja pri raziskovanju nafte in plina. Z nenehnim merjenjem upornosti formacije ustvari podzemni električni profil, ki pomaga hitro razlikovati med plastmi, ki vsebujejo-nafto,-plin, in plastmi, ki vsebujejo vodo. Pri raziskovanju mineralnih virov identificira električne značilnosti rudnih teles, kar operaterjem omogoča določitev položaja in obsega nahajališč mineralov. Pri študijah geološke strukture pomaga sklepati o prelomih, spremembah formacije in drugih strukturnih značilnostih ter zagotavlja dragocene podatke za analizo geološkega razvoja. Kot del napredne geofizične raziskovalne opreme zagotavlja zanesljivo podzemno interpretacijo v več panogah.
Med delovanjem na terenu mora karotažna sonda ostati tesno v stiku s steno vrtine, da preprečimo napake pri meritvah. Operaterji morajo biti zelo pozorni na okoljske dejavnike, kot so spremembe premera vrtine in pogoji vrtalne tekočine. Za zagotovitev stabilnih in ponovljivih podatkov je pogosto potrebnih več meritev. S kombiniranim sistemom mikro-gradienta in mikro-potencialnih elektrod instrument proizvaja jasne amplitudne kontraste med prepustnimi in neprepustnimi plastmi, kar omogoča natančno prepoznavanje tankih slojev, vmesnih formacij in izpranih območij.
Nasveti za uporabo
- Držite elektrode trdno pritisnjene na steno vrtine za optimalen stik.
- Izogibajte se težavam, ki jih povzroči kontaminacija stene ali vrtalno blato; po potrebi ponovite meritve.
- Za najbolj zanesljive zaključke je treba interpretacijo podatkov kombinirati z geološkim znanjem in več{0}}parametrsko analizo.
pogosta vprašanja
Zakaj imajo skalne formacije različne vrednosti upornosti?
Upornost se spreminja zaradi razlik v vsebnosti vode, mineralni sestavi in slanosti tekočine. Na primer, slana voda ima nizko upornost, medtem ko suhe kamnine ali -z minerali bogate formacije običajno kažejo večjo upornost.
Kako lahko zagotovim natančne rezultate beleženja?
Zagotovite, da imajo elektrode trden stik s steno vrtine, poskrbite, da bo oprema pravilno kalibrirana, upoštevajte pogoje v vrtini in izvajajte ponavljajoče se meritve za izboljšanje doslednosti podatkov.
